A teljesség igénye nélkül a következő hibák fordulnak elő leggyakrabban a lakóingatlanokban, melyek a villamos biztonsági felülvizsgálat alkalmával kiderülnek:


A fürdőszoba sávjait nem tartják be

Szigorúan meghatározza a szabvány, hogy a fürdőkádtól vagy a zuhanytálcától milyen messze és milyen magasan lehetnek a lámpák, dugaljak, kapcsolók. Erre gyakran nem figyelnek oda.

Sodrott, forrasztott kötések
Az 1910-es évek óta tilos a vezetékek összetekerése, sodrása. A forrasztást is tiltja a szabvány. Ennek ellenére rendkívül gyakori és tűzveszélyes hiba, hogy a vezetékek összekötésére szolgáló kötőelemekkel spóroltak, sőt, spórolnak még ma is.

Réz- és alumíniumvezetékek közvetlen összekötése
Az elektrokémiai korrózió jelenségének köszönhetően nagyon veszélyes két fémet összesodorni, mégis a régi lakások bővítésekor aggasztóan sokszor találkozhatunk ezzel a hibával. Az alumíniumvezetékek biztonságos kötéséhez speciális előírások betartása és gondosan kiválasztott kötőelemek alkalmazása szükséges.

Felújításkor meghagyott alumíniumvezetékek
Sok „szakember” egy lakás felújításakor a falban hagyja a régi alumíniumvezetékeket, mert például a mennyezetben már nincs kedve kicserélni új rézvezetékre a lámpák betáplálását, vagy szerinte ott még jó lesz az a következő 40 évben is. Ez több szempontból is szabálytalan!

Földelt, 3 pólusú dugalj beszerelése földelés nélküli rendszerbe
Sajnos már nem kapható a régi rendszerekhez való földelés nélküli, 2 pólusú dugaszoló aljzat, ezért 3 pólusúra cserélik őket, amikor megsérülnek vagy elöregednek. Ez a hiba minden esetben felkerül a hibajegyzékre, hiszen életveszélyes balesetek okozója lehet.

Nincs védővezető a világítótestekhez vezetve
Az első érintésvédelmi osztályba sorolt lámpatesteknek szükséges a védővezető bekötése, mivel hogyha a fém testük feszültség alá kerülne, csak így tud működésbe lépni a táplálás önműködő lekapcsolása.

A földelés ellenállásának értéke nem megfelelő
A régebbi házak mellé leütött potenciálrögzítő földelőszonda idővel a talaj nedvessége miatt elrohad, és már nem látja el a feladatát.

A vezetékezés hibás
A vezetékek keresztmetszete túl alacsony (vékony), nem a felhasználás módjának megfelelően választották meg (például nem időjárásálló), a színjelöléseket nem tartották be, esetleg megsérült szerelés közben.

Rosszul választott kötőelem
Nem a megfelelő vezetékösszekötő elemet használják az adott vezetékhez. Ez általában a sodrott (tehát nem tömör) erek kötésénél szokott előfordulni.

Túlterhelt kapcsok
Gyakran a megengedettnél több vezetéket csatlakoztatnak a kapcsokba, például a kismegszakítók csavaros kapcsaiba. Emiatt a vezetékek kilazulhatnak, az érintkezésük nem lesz kielégítő, túlmelegednek és tüzet okozhatnak.

Szabadon hagyott vezetékek
Hiányoznak a kötődobozok fedelei, láthatóan maradtak a színjelölt, egyszeresen szigetelt vezetékek. A sérülésük esetén könnyen megérinthetők a feszültség alatt álló vezetékszakaszok.

EPH rendszer hiányossága
A fém csőhálózatok nincsenek bekötve a földelőrendszerbe, ami különösen veszélyes egy meghibásodás esetén.

Végül a lakáselosztó hibái
A legtöbb hiba az elosztószekrényekben fordul elő: rosszul megválasztott kismegszakítók, nem megfelelően (vagy sehogy) bekötött áram-védőkapcsoló, alacsony keresztmetszetű sorolás, a sodrott vezetékekre nem kerülnek érvéghüvelyek, túlmelegedésből adódó égésnyomok, a karbantartás több évtizedes hiánya, általános elavultság, szakszerűtlen bővítés, a szükséges feliratok hiánya, és még lehetne sorolni…


Az alábbi fényképek a leggyakoribb, szemmel is jól látható hibákról készültek villamos biztonsági felülvizsgálatok vagy felújítások, hibajavítások alkalmával.

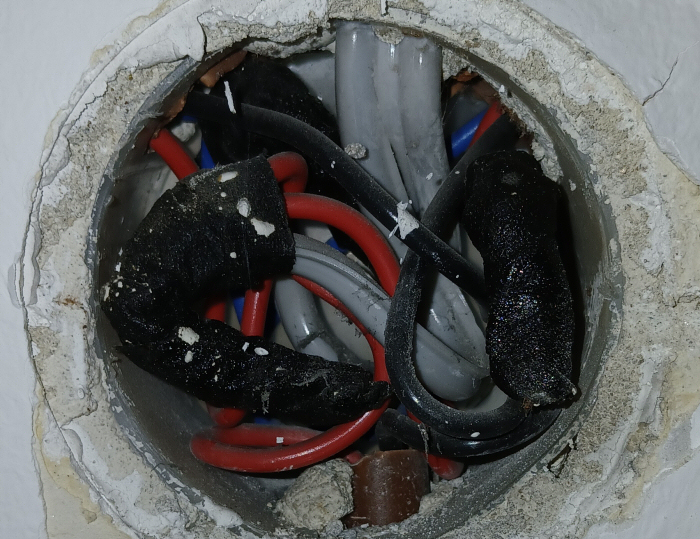

Összetekert alumíniumvezetékek leszigetelve.

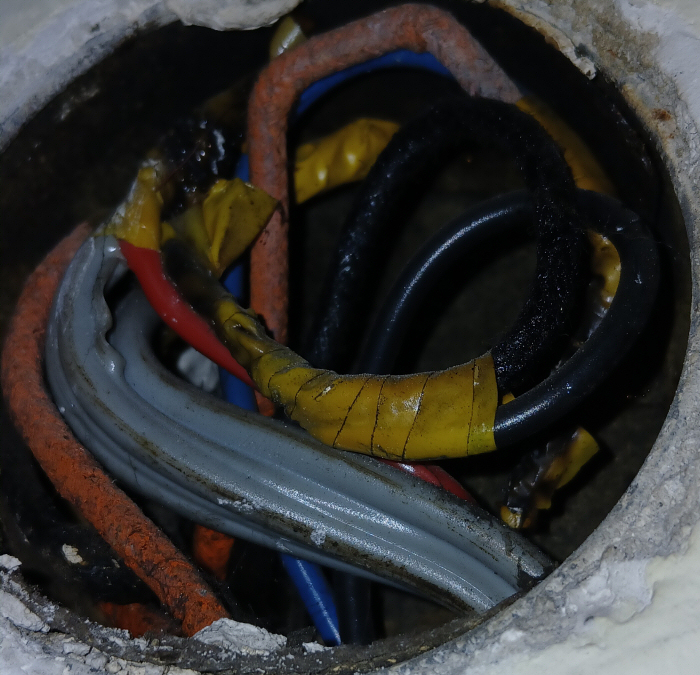

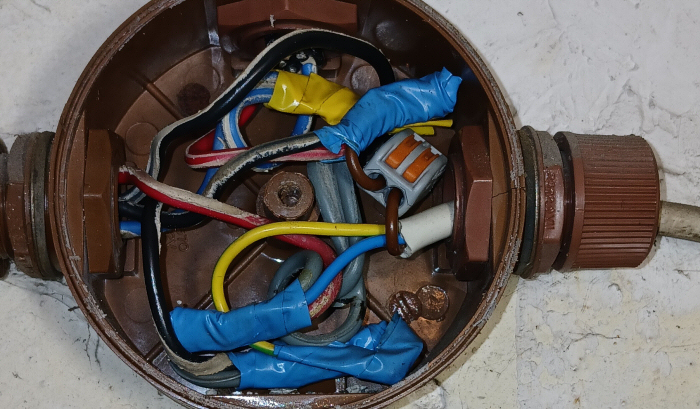

Összetekert alumínium és rézvezetékek leszigetelve.

Összetekert alumíniumvezetékek leszigetelve.

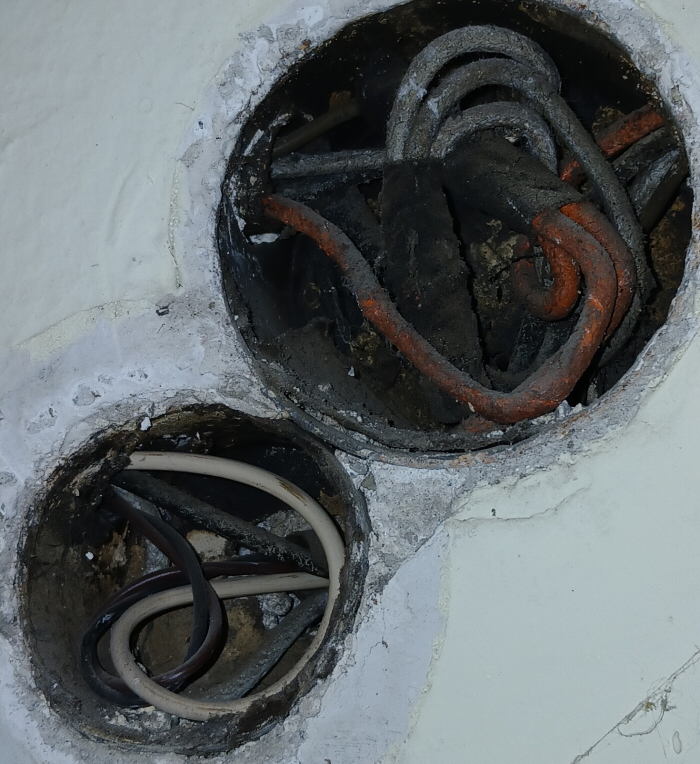

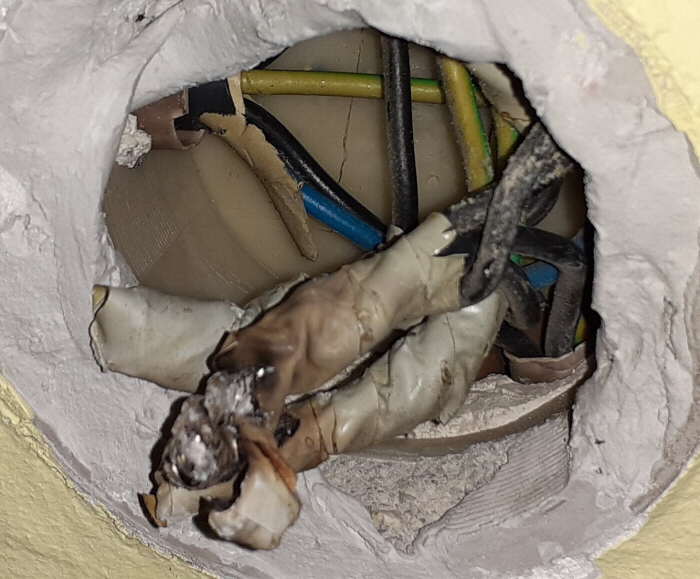

Összetekert és megégett alumíniumvezetékek leszigetelve.

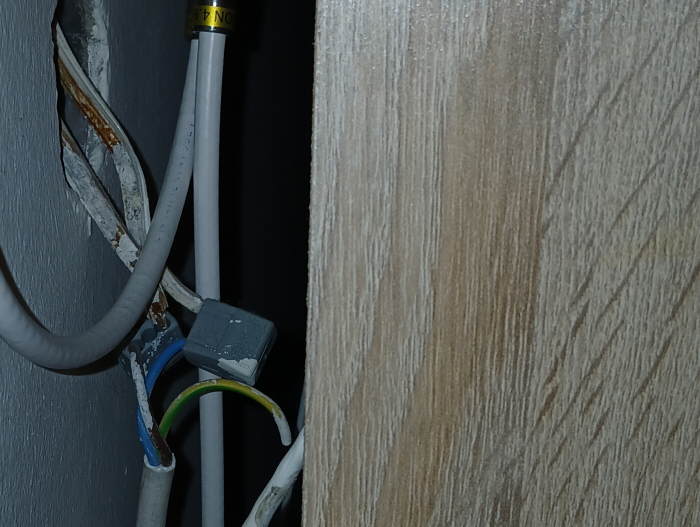

Alumínium és rézvezetékek kötése nem megfelelő kötőelemekkel,
a szekrény mögött érinthetően. Kapcsolót hosszabbítottak ki így.

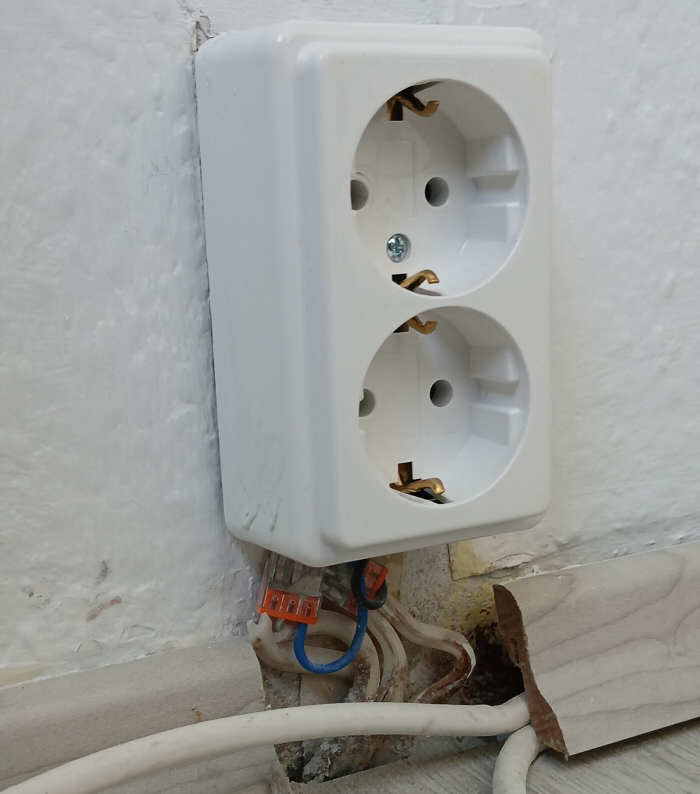

Gyakori kép a panellakásokban, a kétpólusú (földeletlen) dugaljat
új, földelt dugaljra cserélik, de a földelés nincs kiépítve, bekötve.

Lakáselosztó talált állapotban, a vezetékek szabadon hagyva, összesodorva.
Alatta gyerekek szaladgáltak.

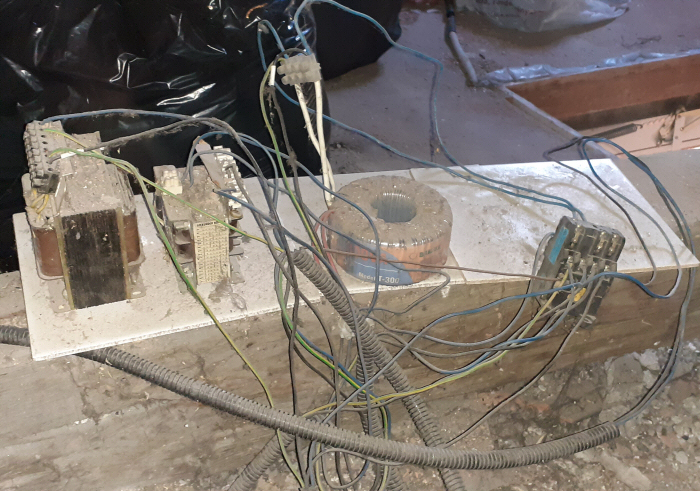

A padláson így üzemelt a szoba világításának vezérlése és transzformátorai.
A padlástérre érkezve simán bele lehetett tenyerelni.

Összetekert és leforrasztott rézvezetékek leégett szigetelőszalaggal.

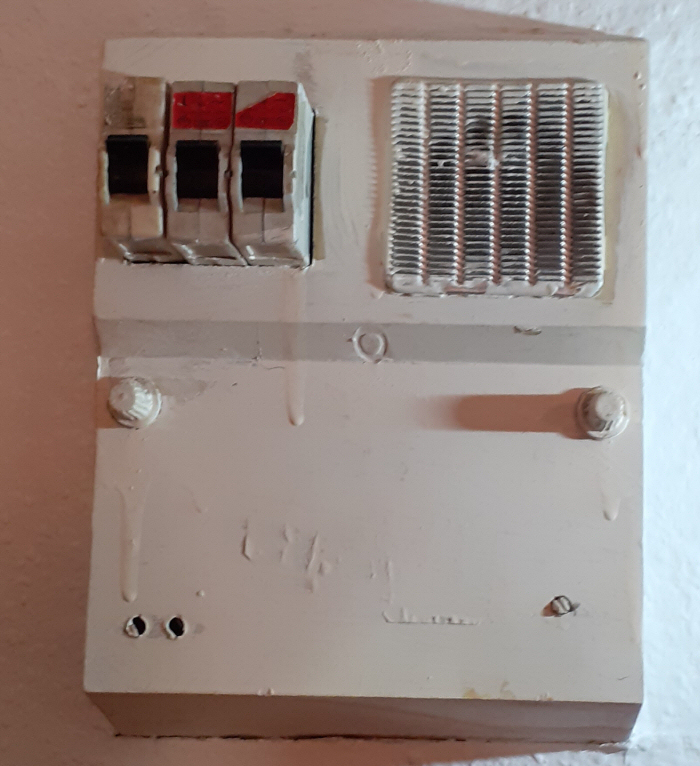

Több évtizede elavult lakáselosztó Bakony művek márkájú kismegszakítókkal.

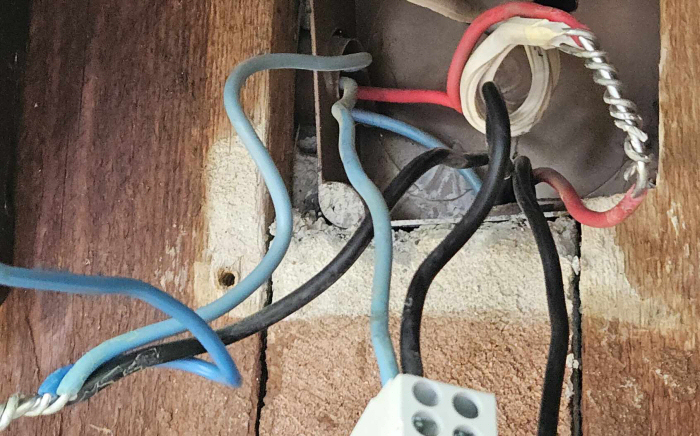

Alumínium vezetékre tekert, összesodrott réz vezetékpár,
melyek színjelölése még véletlenül sem egyezik.

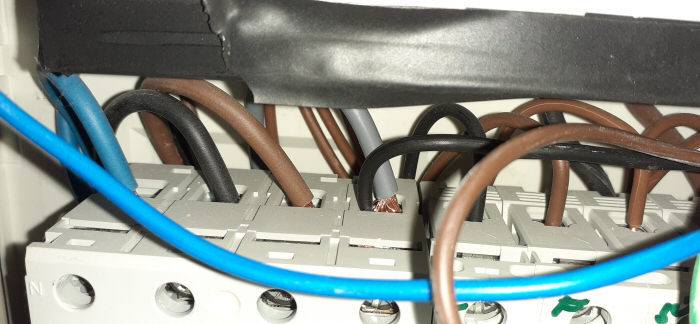

Viszonylag új szerelés, de a sodrott vezetékekről lemaradtak az érvéghüvelyek,
és a kismegszakító kapcsában sem megfelelő az a két vezeték.

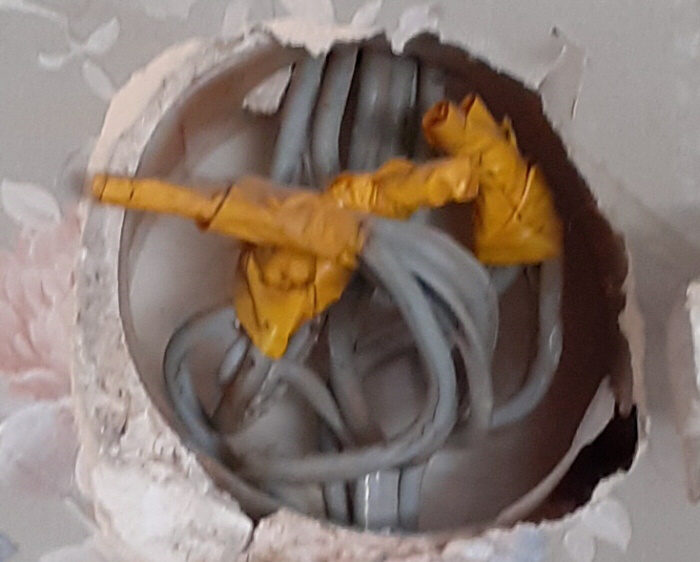

Összetekert alumíniumvezetékek leszigetelve.

Összetekert alumíniumvezetékek a szigetelés eltávolítása után.

Elavult, olvadóbiztosítókkal szerelt lakáselosztó, mely a funkcióját nem látja már el.
"A papa nagyobbra cserélte őket, mert mindig kiégtek" ...
Így a vezetékek már nem voltak védve a megengedettnél nagyobb áram hőhatásától.

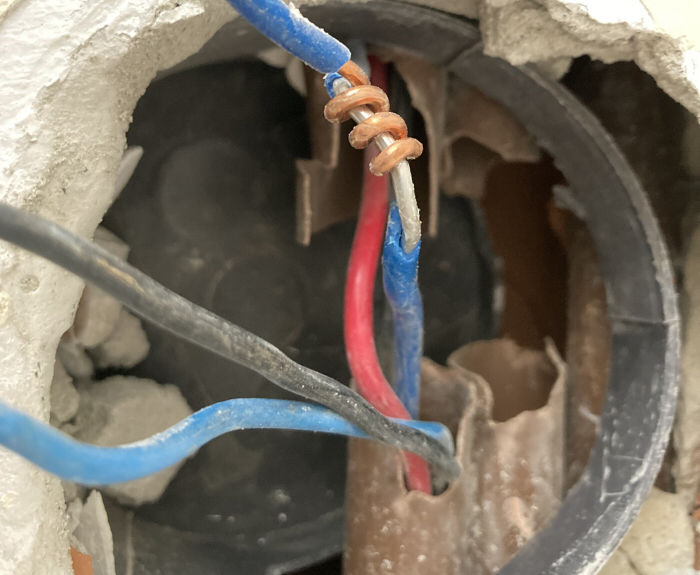

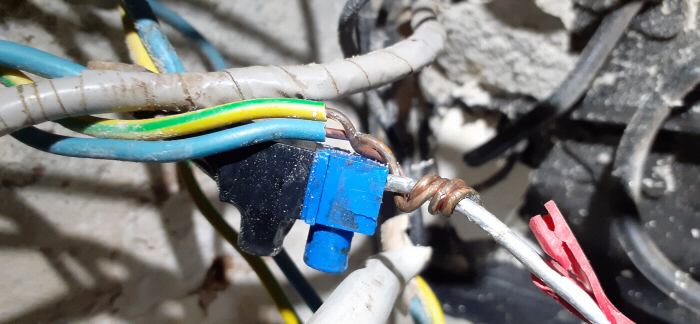

Alumínium vezetékre tekert rézvezeték. Az elektrokémiai korrózió imádja!

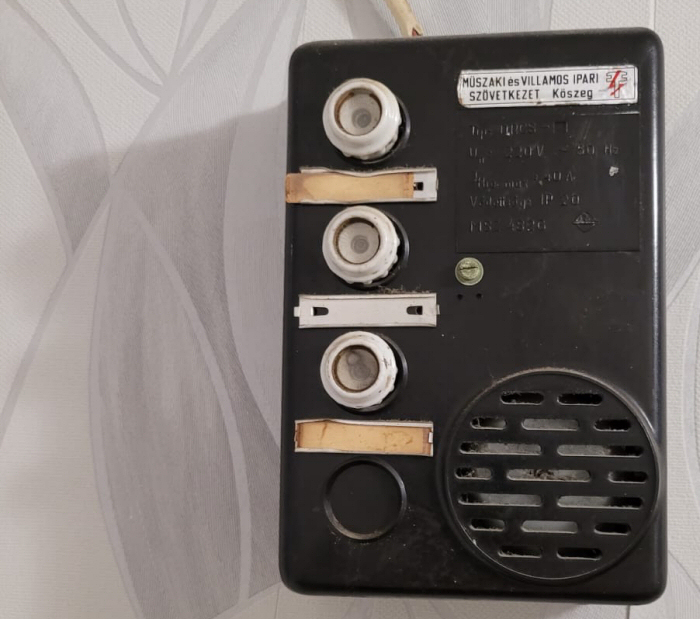

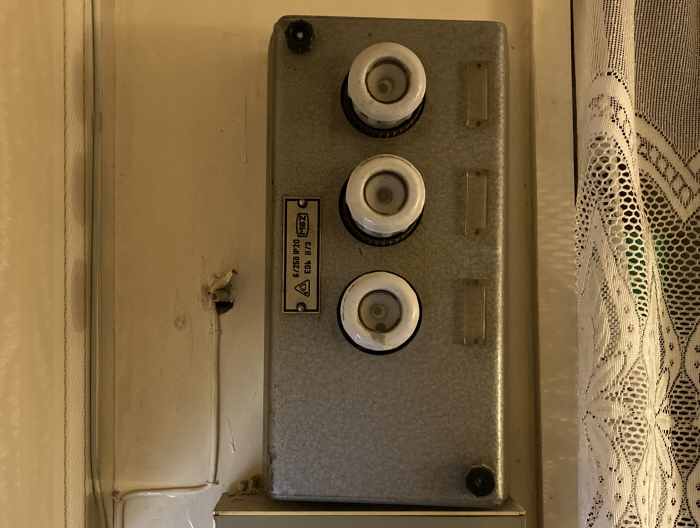

Elavult olvadóbiztosítós lakáselosztó.

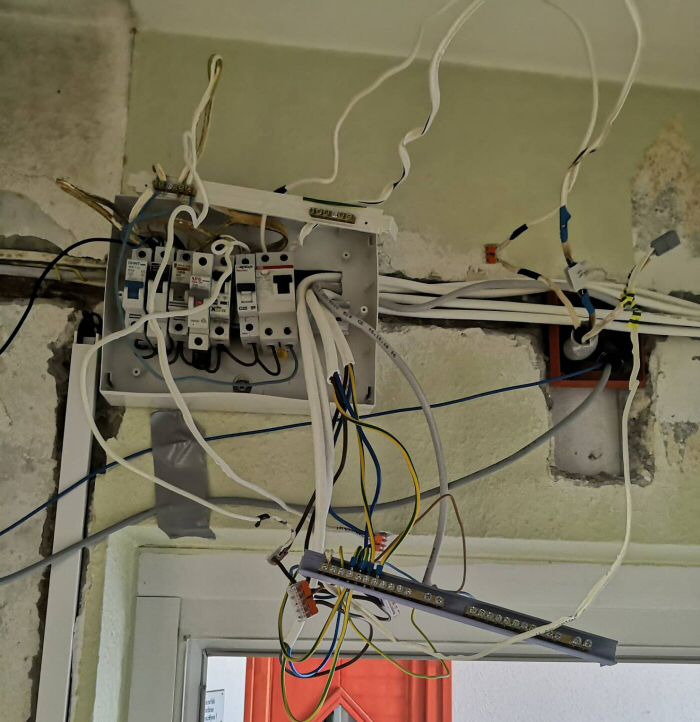

Amikor a szakképzetlen tulaj nekiáll felújítani a panellakás villanyrendszerét, de elakad...

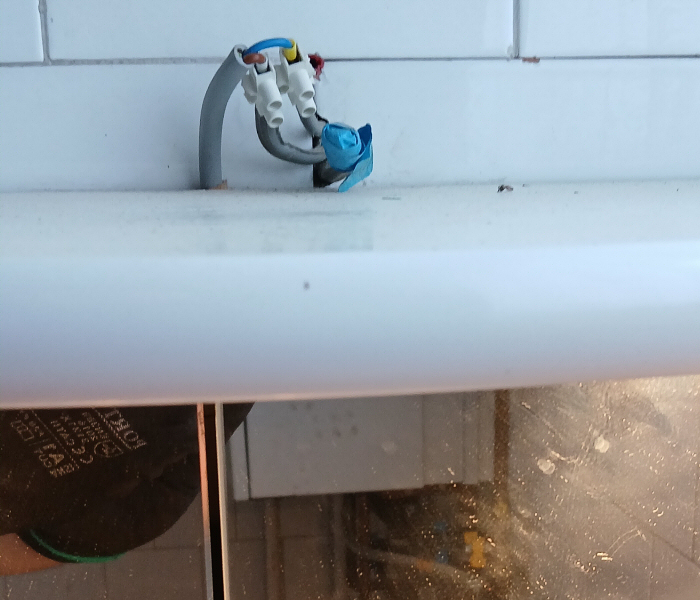

A furdőszoba 2. sávjában a szabadon érinthető kötése a tükörvilágításnak.
Egy rossz mozdulat zuhanyzás közben, és vége.

Házilag barkácsolt konyhai áramkörök egy egészen szép lakásban,
de csoda, hogy az előző tulaj alkotásaitól nem égett le az egész ház.

Újgenerációs villamos kötés, melyre szó szerint csomót kötöttek.

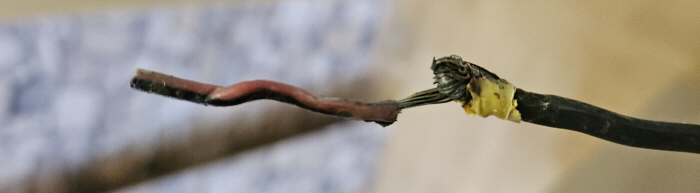

Forrasztott kötés a Jereván lakótelepen a világításkapcsoló mögött,
szigorúan vékony hangszórókábel alkalmazásával!

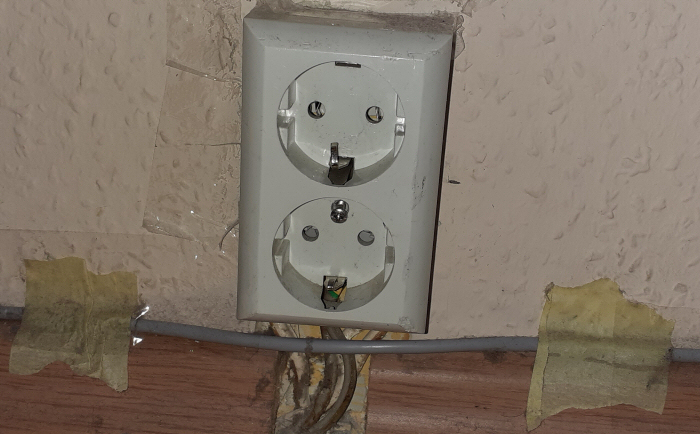

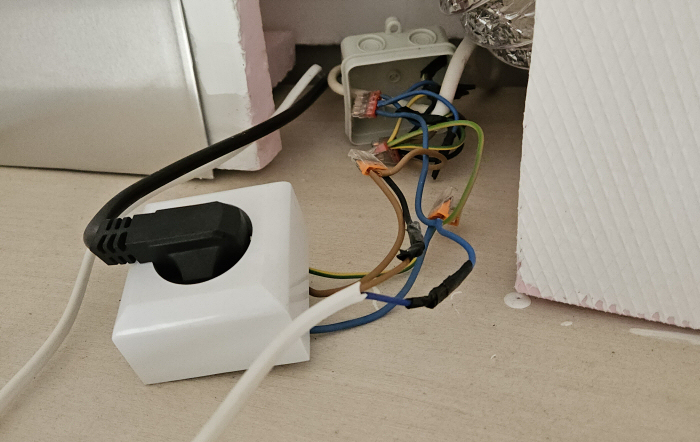

Ez is egy földeletlen rendszerbe kötött dugalj, melynek a földelésre is szüksége lenne,
de a kötés már nem fért el benne, így kintmaradt. Ha kicsit vizesebb a felmosó...

Szépen rendbehozott lakás, melynek az elosztóját a szakképzetlen tulaj csinálta.
Hibás a sorolás keresztmetszete, a vezetékek színe, a túlterhelt kapocs aluval és rézzel,
és még egy hosszú listányi probléma volt abban a lakásban.

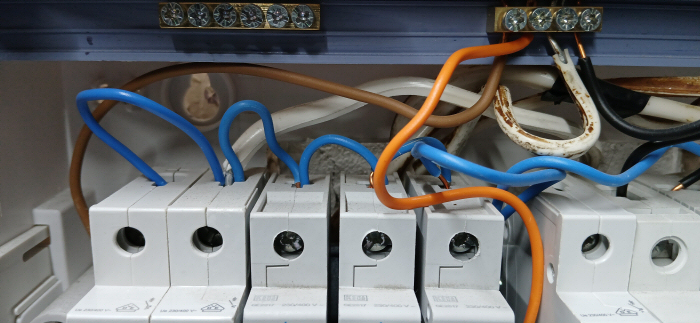

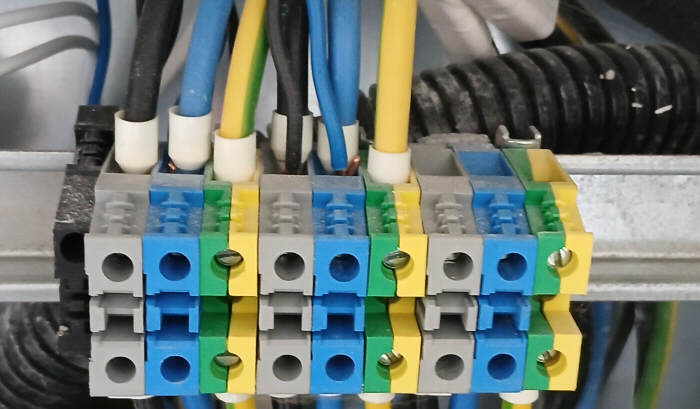

2001-ben átadott, rendkívül igényesen megépített társasház elosztószekrénye. A sorkapcsokat
az utólag bekötött vékony vezetékek miatt nagyobbra kellett volna cserélni. A keresztmetszet
csökkenése itt nem probléma, mert 40 centiméterre már ott az áramkorlátozó eszköz.

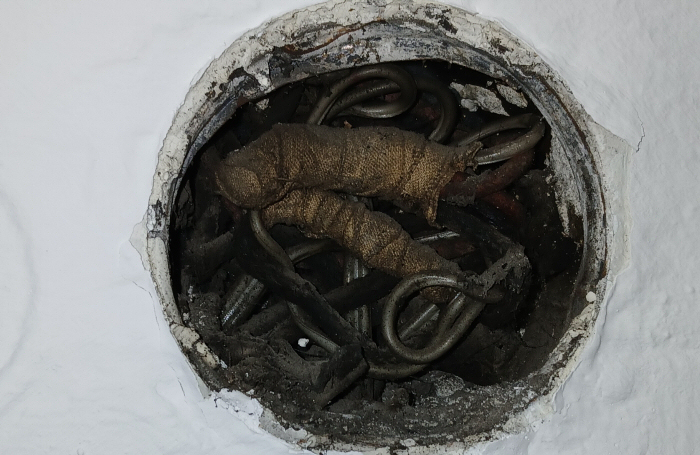

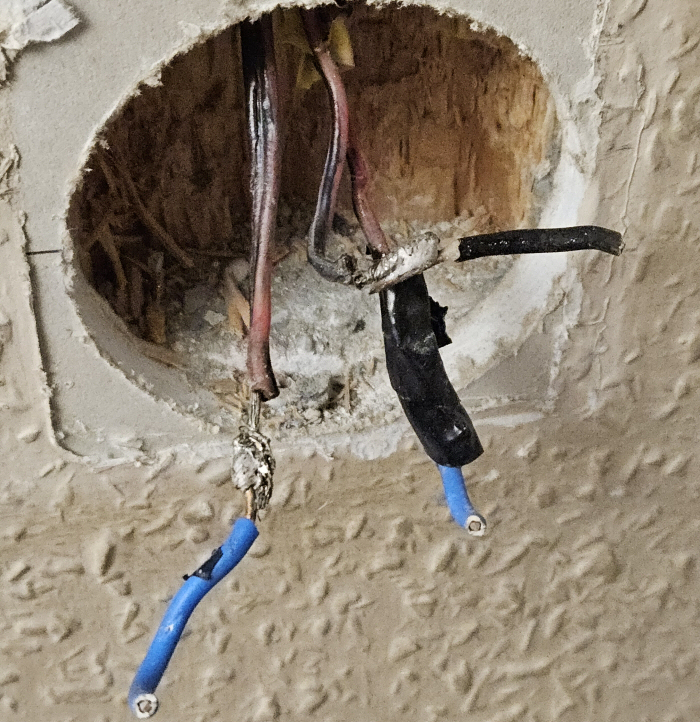

Az 1940-es években létesített sodrott alumínium kötés kissé megégve, 2024-ben fotózva.
Létesítéskor már 30 éve nem volt elfogadott az ilyen kötés.

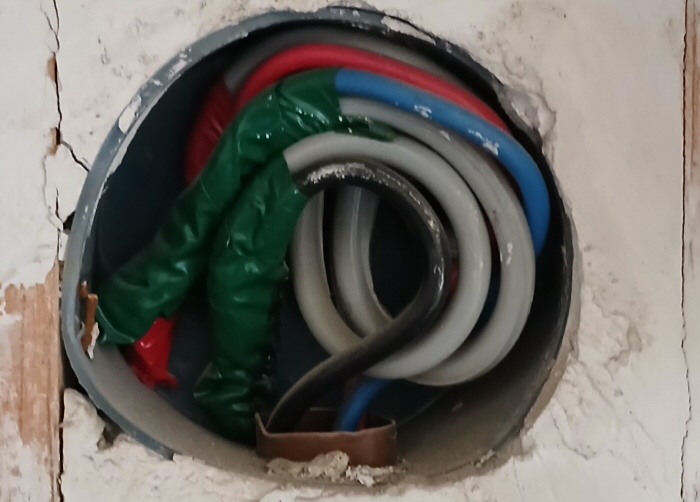

Összetekert alumíniumvezetékek leszigetelve.

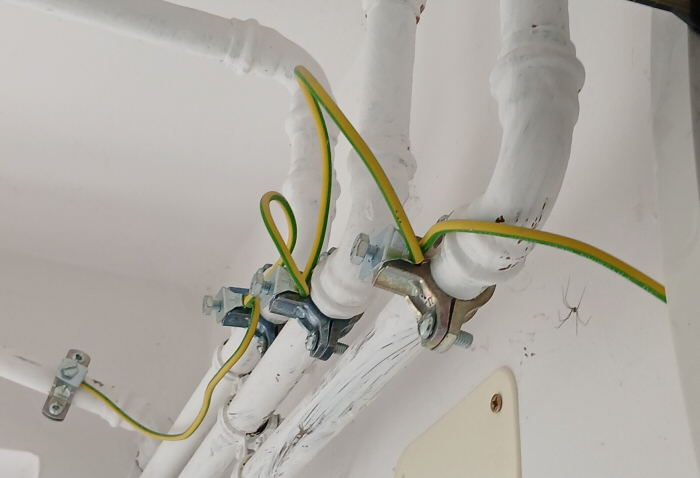

A festő leszedte a bilincseket a gázcsövekről, lefestete a csöveket, majd visszatette a bilincseket
a festékre. A festék szigetelő, így a csövek már nem voltak bekötve a földelőrendszerbe.
Egy esetleges hiba folyamán áramütést is okozhat a fűtés és melegvízhálózat akár a
szomszéd lakásokban is! Ki a felelős balesetkor? Az, akinek a felülvizsgálatot kell kérnie!
