Tudnivalók a dugaljakról, "konnektorokról"

A dugaljak az elektromos hálózatok elengedhetetlen kellékei. Ezekhez tudjuk csatlakoztatni az elektromos árammal működő készülékeink dugvilláit, így tudjuk biztosítani a működésükhöz szükséges elektromos ellátásukat. Van néhány szempont, melyek alapján csoportosítani tudjuk őket. Kezdjük a legfontosabbal:

Földelt - földeletlen

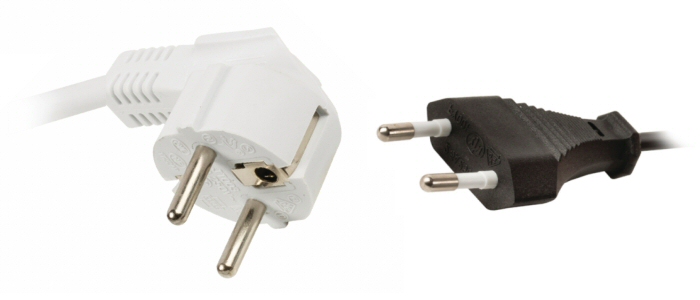

Régebben nem volt kötelező az elektromos hálózatot védővezetővel, azaz földeléssel ellátni a melegpadlós helyiségekben, és emiatt nagyon sok lakásban a csatlakozóaljzatokon nem található meg a védőföld érintkezője, ahogy a védővezető hálózat sem. A kettős szigetelésű készülékek csatlakoztatása esetén ezzel nincs is probléma, viszont a földelt dugvilla hálózatra csatlakoztatásakor életveszélyessé válik a készülék használata. Meghibásodás esetén a hibaáramot nem tudja elvezetni a földelés érintkezőjének hiánya miatt semmi, és a készülék érintésekor halálos áramütést lehet szenvedni. Egy időben a szabványok csak a konyhai és fürdőszobai dugaljak földelését írták elő, ma már minden újépítésű vagy felújított elektromos rendszer hálózati csatlakozóinak földeltnek kell lennie. A földelés nélküli dugaljak helyére tilos és életveszélyes megtévesztő, földelt aljzatot szerelni a védővezető-hálózat megléte nélkül. Ezzel a problémával leggyakrabban a panellakások szobáiban találkozunk, amikor a törött padlódugaljat kellene kicserélni, de már nem kapható ehhez megfelelő alkatrész.

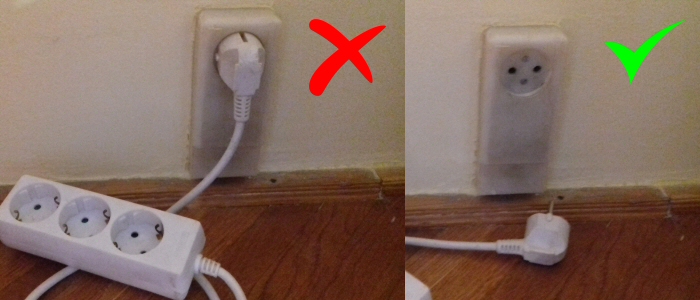

FÖLDELETLEN CSATLAKOZÓALJZATHOZ SOHA NE CSATLAKOZTASSUNK FÖLDELT DUGVILLÁT!

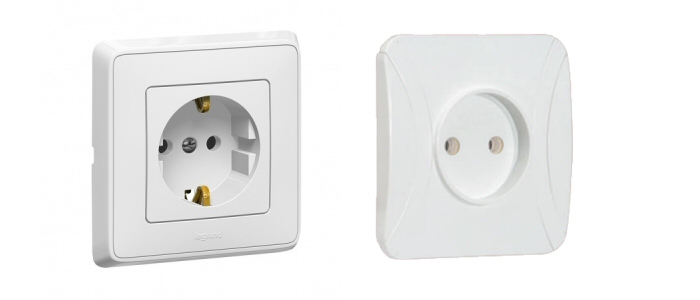

Földelt és földeletlen dugalj falba süllyesztett kivitelben.

Süllyesztett - falon kívüli - lengő

A dugaljakat a szerelési módjuk alapján is lehet csoportosítani, ahogy a kapcsolókat is. Leggyakrabban a falba süllyesztett szerelvényekkel találkozhatunk, de a falon kívüli szerelés is igen elterjedt garázsokban, faházakban, ipari létesítményekben. Lengő dugaljról akkor beszélünk, amikor egy szabadon futó kábelszerű vezeték végére van szerelve az aljzat, például egy hosszabbító esetén.

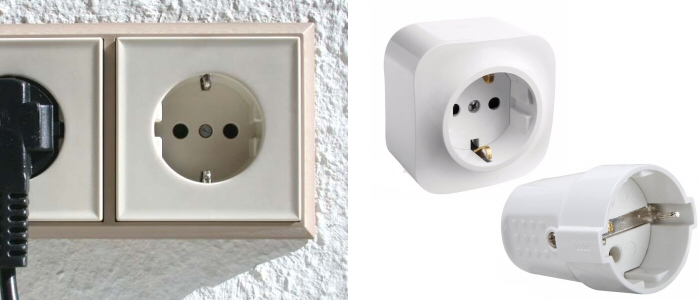

Falba süllyesztett, falon kívüli és lengő dugalj.

Por- és vízhatlanság

A dugaljak és kapcsolók választásakor van lehetőségünk kültérre olyan szerelvényeket felszerelnünk, melyek ellenállóbbak a szilárd testek (por, apró szennyeződések) és a csöpögő, fröcsögő vagy sugárban érkező víz ellen. Ezt az ellenállóképességét a készülékeknek az IP szám jelöli, és a burkolat felépítése határozza meg.

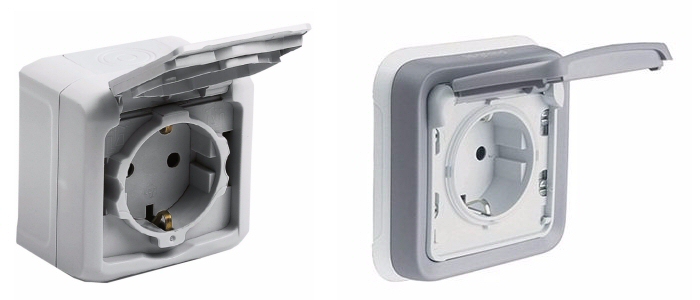

IP44 és IP55 védettségű csatlakozóaljzatok kültérre.

Ipari - otthoni felhasználás

Az ipari környezetben a lakosságitól eltérő dugaljakra lehet szükség, melyek ellenállóbbak bizonyos környezeti hatásoknak, és szükség esetén 1 helyett 3 fázist (230 Volt helyett 400 Voltot) is a készülékekhez tudnak vezetni nagyobb átfolyó áram mellett.

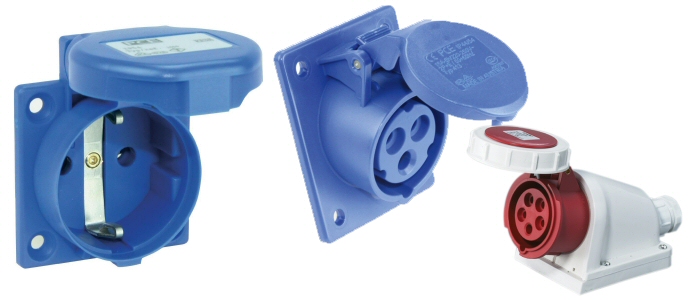

Ipari dugaljak.
